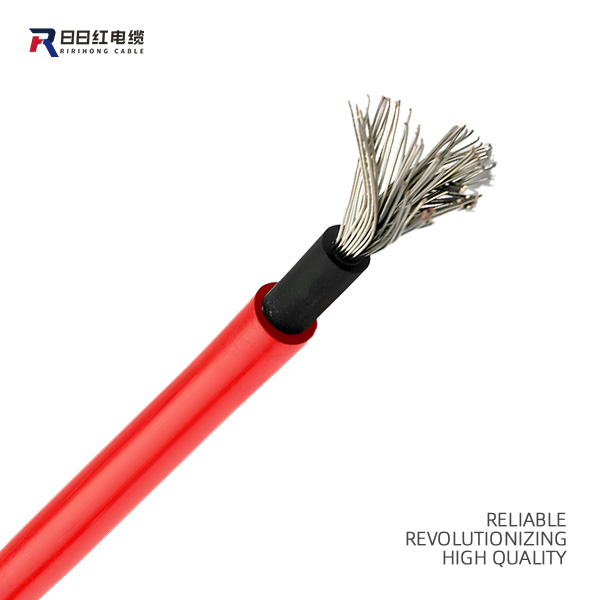

直流光伏电缆

用于将太阳能电池板（PV模块）连接到逆变器或DC（直流）电路中的汇流箱。
500米（MOQ）
请咨询详细的规格和定价。
SKU:
状态：
数量：
询价 加入询价篮

上一条:
下一条:
产品描述


产品优势


  • 采用优质绝缘材料，确保完全符合行业标准，耐用性更高，可承受极端温度、湿度和物理伤害。

  • 福建日日红电缆我们有能力生产99.9％的纯铜，精确地滞留在绝缘子中，以获得最佳的电导率和效率。

  • 凭借精湛工艺，提供高质量电缆，最大限度地减少频繁维护或更换的需要，显著降低长期运营成本。



技术参数


范围 规格
额定电压 1500 V DC
导体材料 镀锡铜（股线）
绝缘材料 XLPO（交联聚芬），抗紫外线，无卤，阻燃剂
护套材料 XLPO，LSZH（低烟无卤）
核心类型 单核（标准），可根据要求提供多核
温度等级 -40°C至 +90°C（操作），最高 +120°C（短路）
横截面（mm²） AWG 导体Ø（mm） 外Ø    （mm） 大约Ampacity @ 60°C
1.5mm² 16 AWG 〜1.4毫米 〜4.8-5.2毫米 23A
2.5mm² 14 AWG 〜1.8毫米 〜5.5-6.1毫米 30 A
4mm² 12 AWG 〜2.2毫米 〜6.0-6.8毫米 41 A
6mm² 10 AWG 〜2.6毫米 〜6.5-7.3毫米 55 A
10mm² 8 AWG 〜3.6毫米 〜7.4-8.4毫米 75 A
16mm² 6 AWG 〜4.5毫米 〜9.0-10.0毫米 100 A
25mm² 4 AWG 〜5.6毫米 〜10.5-11.5毫米 135 A
35mm² 2 AWG 〜6.7毫米 〜12.5-13.5毫米 170 A
50mm² 1 AWG 〜7.9毫米 〜14.0-15.0毫米 200 A
70mm² 2/0 AWG 〜9.5毫米 〜15.5-17.0毫米 250 A
95mm² 3/0 AWG 〜11.0毫米 〜18.0-19.5毫米 290 A
120mm² 4/0 AWG 〜12.5毫米 〜20.0-22.0毫米 320 A
150mm² -   - 〜13.8毫米 〜22.5-24.0毫米 350 A
185mm² -   - 〜15.5毫米 〜25.0-27.0毫米 400 A
240mm² -   - 〜17.5毫米 〜27.0-30.0毫米 450 A



产品用途


  • 面板到面板连接，将多个太阳能电池板串联链接

  • 电池板到汇流箱的连接，将电池板串的直流电传输到中央接线盒，

  • 汇流箱到逆变器(直流侧)的连接，将收集到的直流电传输到逆变器，然后再转换为交流电。



产品操作指南


  • 根据施工所需选择合适绝缘材质的电缆

  • 在电缆上工作之前，请始终降低系统

  • 操作过程中，请穿戴合适的个人防护装备(PPE)



考虑


相当大的功能 为什么重要
紫外线阻力 室外安装需要防止阳光。
无卤 /低烟 在火灾时更安全。
镀锡铜导体 耐腐蚀性，尤其是在潮湿区域。
XLPE / EPR绝缘 高耐热性和耐电性。
双层绝缘 增强的耐用性和机械保护。
柔性（股线核心） 方便在屋顶或狭窄地域布线。
